电子膨胀阀原理、故障判定与维修流程

电子膨胀阀作为变频空调以及热泵系统中的核心节流元件，因其响应速度快、调节精度高、适应工况范围广等优点，本文旨在系统介绍电子膨胀阀的基本结构与工作原理，并结合实际案例，详细解析其常见故障类型与科学诊断流程，为一线维修人员提供实用的技术参考。

一、电子膨胀阀概述

1.1 定义与功能

电子膨胀阀是一种通过电子控制器（通常集成于空调主板）发出脉冲信号，驱动步进电机或电磁线圈动作，从而精确调节阀针开度，改变阀口流通面积，实现制冷剂流量自动控制的节流装置。

它在制冷循环中承担着三大关键作用：

• 节流降压：将高压液态制冷剂转化为低压湿蒸汽；

•  流量调节：根据蒸发器负荷变化动态调整供液量；

• 过热度控制：配合温度传感器实现闭环控制，确保蒸发器充分利用且防止液击。

1.2 结构组成

• 典型的步进电机式电子膨胀阀主要由以下几部分构成：

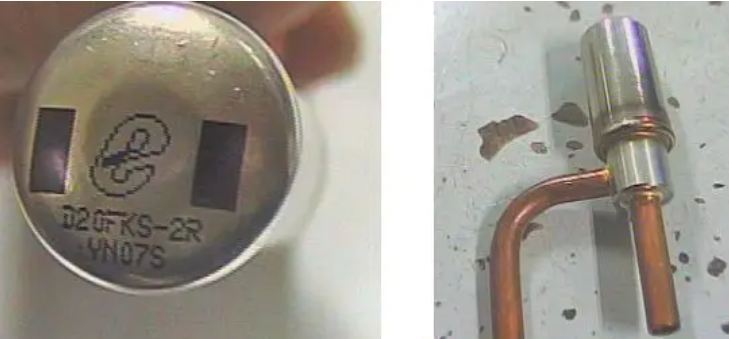

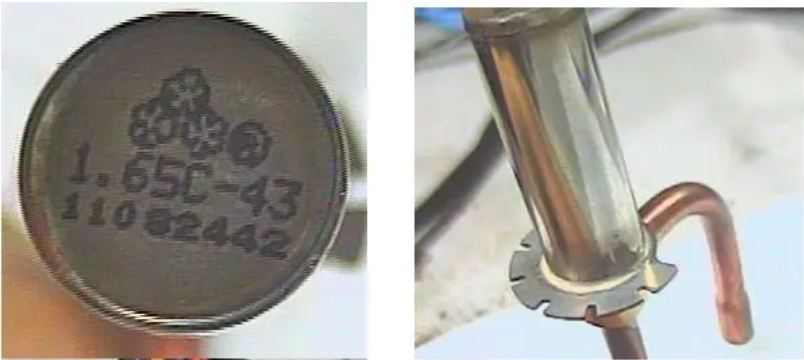

• 阀体组件：包含阀座、阀针、阀芯等，负责制冷剂通道的开启与关闭；

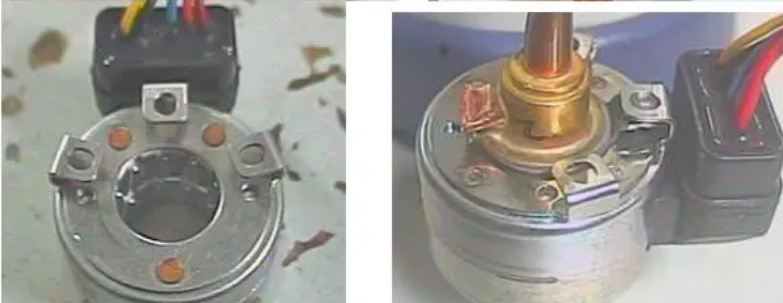

• 线圈组件（执行器）：接收来自控制板的电信号，驱动内部转子旋转；

• 传动机构：将电机的旋转运动转换为阀针的直线升降；

• 连接端子与导线：用于与主控板通信并供电。

1.3 控制方式

电子膨胀阀多采用脉冲宽度调制（PWM）或步进电机驱动方式，控制器根据蒸发器出口过热度、吸气压力、室内外温差等参数计算所需开度，以一定频率发送脉冲信号控制阀门开闭程度，最小可实现“一步"（约1/100全行程）的精细调节。

二、故障现象与成因分析

故障1：电子膨胀阀卡死

成因：长期运行后杂质沉积、氧化物堆积或润滑失效，导致阀针运动受阻。

影响：阀门固定在某一开度，失去调节能力，系统无法适应负荷变化。

故障2：电子膨胀阀线圈脱落

成因：安装不牢、振动松动或外力拉扯导致线圈脱离阀体。

影响：无驱动动力，阀门无法动作。

故障3：电子膨胀阀线圈损坏

成因：过压击穿、潮湿短路、老化断路等。

影响：线圈失去电磁功能，无法产生驱动力矩。

故障4：电子膨胀阀接线松脱

成因：插头未插紧、端子氧化、线材断裂。

影响：信号或电源中断，控制失效。

故障5：电子膨胀阀线圈安装不到位

成因：装配时未推入到位，存在间隙。

影响：磁路不完整，驱动效率下降甚至无法动作。

故障6：电子膨胀阀阀体裂漏

成因：材质缺陷、机械应力集中、冻裂或制造瑕疵。

影响：制冷剂从阀体本体渗出，难以修复，需整体更换。

故障7：电子膨胀阀阀体焊接漏

成因：焊接工艺不良、虚焊、砂眼或热应力开裂。

影响：制冷剂从焊缝处缓慢泄漏，初期不易察觉，常通过保压检漏发现。

三、故障判定方法与维修流程

为准确识别故障源，建议按照“先外部后内部、先电气后机械"的原则进行排查。

听觉与触觉检查

• 开机运行时，贴近阀体倾听是否有“咔嗒、咔嗒"的步进声；

• 手感是否有轻微震动，表明线圈正在工作。

确认安装状态

• 检查线圈是否套入阀体（应有“咔"一声锁紧感）；

• 检查连接器是否牢固插入主板接口；

• 核实导线极性连接正确（参考接线图）。

电压测试

• 使用万用表测量线圈输入端电压，正常应在 DC 12V ± 1.2V 范围内。

电阻检测

• 断电状态下，测量各相绕组对公共端（通常为蓝色或灰色线）的电阻值，标准值为 46Ω ± 3Ω。

• 若电阻无穷大 → 断路（线圈坏）；

•  若电阻偏小或为零 → 短路（线圈坏）；

• 若电阻正常但阀无动作 → 判定为阀体卡死。

• 若线圈完好、供电正常、安装正确但仍无动作，则基本可确定为机械卡滞，需更换阀体。注意：不同品牌型号的电子膨胀阀线圈电阻略有差异，请查阅产品手册确认标准值。

线圈脱落 —— 直观检查法

• 目视检查线圈是否从阀体上滑脱；

• 重新安装后开机验证是否恢复正常；

• 若恢复 → 判定为此故障。

线圈损坏 —— 电阻测量法

• 方法同上，测量各相绕组对公共端电阻；

• 偏离 46±3Ω 或开路 → 更换线圈组件。注意：不同品牌型号的电子膨胀阀线圈电阻略有差异，请查阅产品手册确认标准值。

接线松脱 —— 连接可靠性检查

• 检查线束插头是否插入；

• 摇动连接部位观察是否接触不良；

• 可用万用表通断档检测线路连续性。

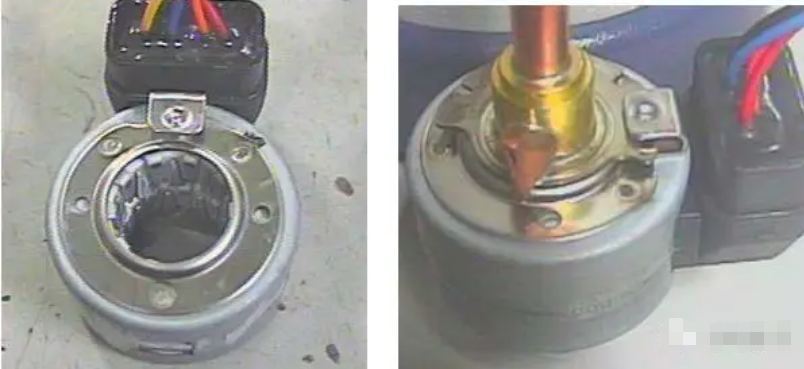

线圈安装不到位

• 检查线圈底部是否与阀体顶部贴合；

• 是否存在明显缝隙或倾斜；

• 重新安装至到位为止。

四、预防措施与维护建议

为延长电子膨胀阀使用寿命，减少故障发生，建议采取以下措施：

1. 安装前清洁管路：确保制冷系统内部无焊渣、氧化皮、水分等杂质，避免堵塞或腐蚀阀芯。

2. 规范焊接操作：焊接时对阀体采取降温保护（如湿布包裹），防止高温损伤内部结构。

3. 定期保养：对老旧机组进行系统清洗和干燥处理，保持制冷剂纯净。

4. 避免频繁启停：减少电流冲击对线圈的影响。

电子膨胀阀作为现代空调系统实现精准能量调控的核心元件，其稳定运行直接关系到整机能效与用户体验。面对日益复杂的故障场景，维修人员不仅需要具备扎实的理论基础，还需掌握科学的检测流程与工具使用技巧。

*注：文中涉及的电阻值（46±3Ω）、电压值（12±1.2V）为某主流品牌示例数据，具体参数请以设备厂家提供的技术资料为准。
